PP酸雾洗涤塔焊接时的化学反应分析

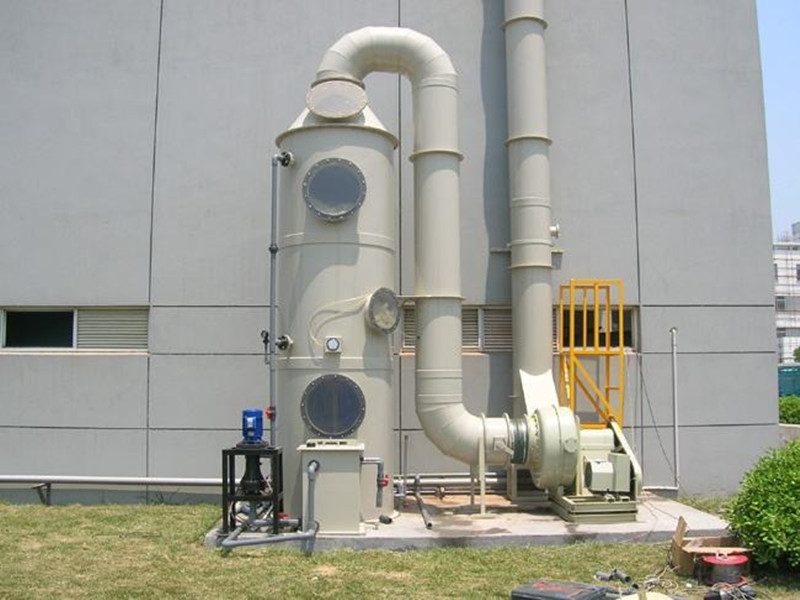

PP酸雾洗涤塔因其***异的耐腐蚀性、轻便性和成本效益，广泛应用于化工、电镀、冶金等行业的酸性废气处理系统。在焊接过程中，虽然PP材料本身不涉及复杂的化学变化，但焊接工艺的选择和操作环境可能间接影响材料的化学稳定性和物理性能。以下是对PP酸雾洗涤塔焊接时可能发生的化学反应及相关技术要点的详细分析：
一、PP材料的***性与焊接原理
1. 材料***性
PP（聚丙烯）是一种热塑性塑料，具有化学惰性高、耐酸碱腐蚀、***缘性***等***点，但其熔点较低（约160170℃），热变形温度约为100120℃。这些***性决定了其焊接方式需采用热熔焊接技术。
2. 焊接原理
PP焊接通过加热使材料局部熔化，形成熔融态后压合冷却固化，从而实现分子层面的连接。此过程不涉及材料本身的分解或新物质生成，但高温可能引发以下潜在反应：
氧化降解：若焊接温度过高或暴露于氧气中，PP分子链可能断裂，生成自由基或低分子量化合物。
热老化：长时间高温可能导致材料变脆或变色。
二、焊接过程中的潜在化学反应
1. 高温氧化反应
反应条件：当焊接温度超过200℃时，PP分子链中的叔碳原子（CH键）可能与氧气发生氧化反应。
反应式：
\[
\text{PP} + \text{O}_2 \xrightarrow{\Delta} \text{氧化产物（如酮、羧酸）} + \text{自由基}
\]
影响：氧化产物会降低焊缝的机械强度和耐化学性，导致设备寿命缩短。
2. 热分解反应
反应条件：温度超过180℃时，PP可能发生热分解，生成乙烯、丙烯等小分子烯烃。
反应式：
\[
\text{PP} \xrightarrow{\Delta} \text{乙烯} + \text{丙烯} + \text{其他挥发性物质}
\]
影响：分解气体逸出可能形成焊缝气泡或孔洞，降低密封性。
3. 杂质催化反应
反应条件：若焊接环境中存在金属碎片、油污或水分，可能作为催化剂加速PP的降解。
典型反应：
\[
\text{PP} + \text{金属催化剂} \rightarrow \text{降解产物（如蜡状物质）}
\]
影响：焊缝表面出现黏性析出物，影响耐腐蚀性和美观度。
三、焊接工艺***化与风险控制
1. 材料选择
使用与母材同质的PP焊条，确保化学一致性和熔点匹配。
避免使用含填料（如玻璃纤维）的焊条，以免引发界面反应。
2. 环境控制
温度管理：预热温度控制在80120℃，焊接温度不超过190℃，防止热变形。
隔***氧气：采用惰性气体（如氮气）保护或真空焊接，减少氧化风险。
湿度控制：环境湿度低于60%，防止水分引起氢键破坏或水解反应。
3. 工艺参数调整
焊接速度：保持匀速（推荐12m/min），避免局部过热。
压力控制：加压0.10.3MPa，确保熔融层紧密贴合。
冷却方式：自然冷却或风冷，避免急冷导致内应力。
4. 焊缝后处理
打磨焊缝去除氧化层，使用PP专用胶水或底漆增强密封性。
进行真空检漏或气压测试，确保无微孔泄漏。
四、案例分析与实际应用建议
1. 典型案例
某电镀厂PP洗涤塔因焊接温度过高（220℃），导致焊缝周边材料变脆，运行半年后出现酸液渗漏。检测发现焊缝处PP分子量下降30%，伴有氧化产物生成。
2. 改进措施
采用热风焊枪+温控系统，将温度稳定在180℃以下。
焊接前用丙酮清洗表面油污，减少杂质催化作用。
焊缝冷却后喷涂防腐涂层（如环氧酚醛漆），增强耐酸性能。
五、总结
PP酸雾洗涤塔焊接的核心在于控制热输入与环境干扰，避免材料发生氧化降解或热分解。通过***化焊接工艺、严格环境管理和后处理强化，可确保焊缝的化学稳定性与设备整体性能。实际应用中需结合设备工况（如酸碱浓度、温度）选择适配的焊接方案，并定期对焊缝进行无损检测（如超声波检测），以延长设备使用寿命。
