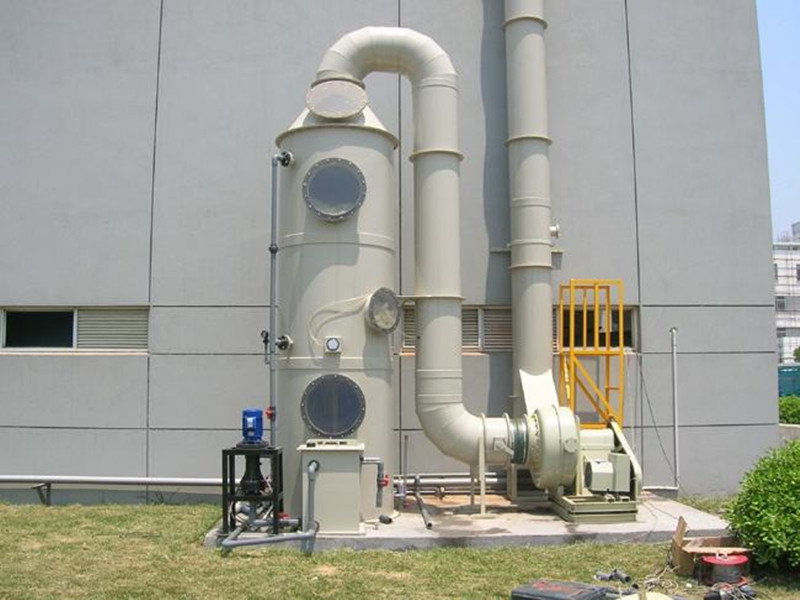

PP酸雾洗涤塔冲压方法及加热温控：工艺解析与技术要点
在工业废气处理***域，PP酸雾洗涤塔因其***异的耐腐蚀性、轻便性及成本效益，成为众多企业净化酸性废气的***设备。其制造过程中的冲压成型与加热温控环节，直接关系到产品结构强度、密封性能及使用寿命。本文将从材料***性出发，深入探讨PP酸雾洗涤塔的冲压工艺方法、加热温控策略及其技术关键点，为提升产品质量提供系统性指导。
一、PP材料***性与冲压工艺基础
1.1 PP（聚丙烯）材料***性
化学稳定性：对强酸、强碱及有机溶剂具有极高耐受性，适合酸雾环境。
物理性能：轻质、易加工，但韧性较低、热变形温度约100120℃。
成型挑战：低温下易脆裂，高温易软化，需精准控制成型温度与压力。
1.2 冲压工艺适用性分析
PP板材的冲压需兼顾塑性变形与热稳定性，常采用热冲压或常温冲压+加热定型组合工艺：
热冲压：通过预热板材降低屈服强度，提升成型效率，但需防止过热降解。
常温冲压+加热：先冷压成型，后局部加热消除应力，适合复杂曲面结构。
二、PP酸雾洗涤塔冲压方法详解
2.1 冲压流程设计
（1）模具设计与材料预处理
模具材质：选用不锈钢或硬质合金，表面抛光至Ra≤0.8μm，减少粘模风险。
板材预处理：
清洁：酒精擦拭去除油污，确保表面活性。
预热：使用红外加热或热水浴将PP板加热至80100℃，提高延展性。
（2）冲压参数设定
压力控制：根据板厚（通常315mm）调整压机压力，范围515MPa。
成型速度：低速冲压（≤0.5m/min）避免材料撕裂，尤其针对法兰边、加强筋等应力集中区。
冷却定型：成型后立即水冷或风冷，锁定形状并减少收缩率（PP收缩率约1.52.5%）。
（3）典型结构冲压案例
塔体筒身：卷圆后滚压成型，接缝处热熔焊接确保密封。
填料支撑格栅：采用拉伸冲压形成网格结构，局部加热消除焊接应力。
人孔法兰：热冲压一体成型，法兰边缘倒角处理避免应力集中。
三、加热温控技术要点
3.1 加热方式选择
电阻加热：适用于小件局部加热（如焊缝预热），控温精度±2℃。
热风循环加热：***型塔体整体热处理，均匀性高，需配置多区温控系统。
红外辐射加热：针对复杂曲面快速升温，非接触式避免污染。
3.2 温控阶段与目标
阶段 温度范围 作用 控温关键
预热 80100℃ 提升材料延展性，减少冷冲裂纹 均匀加热，避免局部过热
成型保温 100120℃ 保持塑性状态，促进应力松弛 恒温控制，时间≤30分钟
冷却固化 2540℃ 快速定型，减少变形 强制风冷或水冷，避免应力残留
3.3 温控设备与监测
传感器布局：在模具型腔、板材表面及加热源附近布置PT100测温探头，实时反馈数据。
PID控制系统：设定目标温度后，自动调节加热功率，波动范围≤±1℃。
红外热成像辅助：扫描温度分布，识别热点并调整加热参数。
四、质量控制与缺陷预防
4.1 常见缺陷及对策
缺陷类型 原因分析 解决措施
开裂/银纹 冲压速度过快或预热不足 降低速度，延长预热时间至120秒
尺寸收缩 冷却不均匀导致变形 采用夹具固定冷却，增加保压时间
焊缝渗漏 热熔温度过低或压力不足 设定热熔温度190210℃，压力0.30.5MPa
4.2 质量检测标准
外观检查：无裂纹、气泡、飞边，焊缝平整度≤0.5mm。
密封性测试：0.1MPa气压下保压30分钟，泄漏量≤5%为合格。
力学性能：抗拉强度≥25MPa，弯曲强度≥40MPa（参照GB/T 93412008）。
五、结论与技术展望
PP酸雾洗涤塔的冲压与加热温控是集材料科学、机械工程与热力学于一体的综合性工艺。通过***化模具设计、精准控温及缺陷预防，可显著提升产品的耐腐蚀性与结构可靠性。未来，随着超声波焊接、微波辅助成型等新技术的应用，PP洗涤塔的制造将向更高精度、更低能耗方向迈进，为工业环保设备升级提供技术支撑。
