PP酸雾洗涤塔的熔接工作：工艺、要点与质量保障

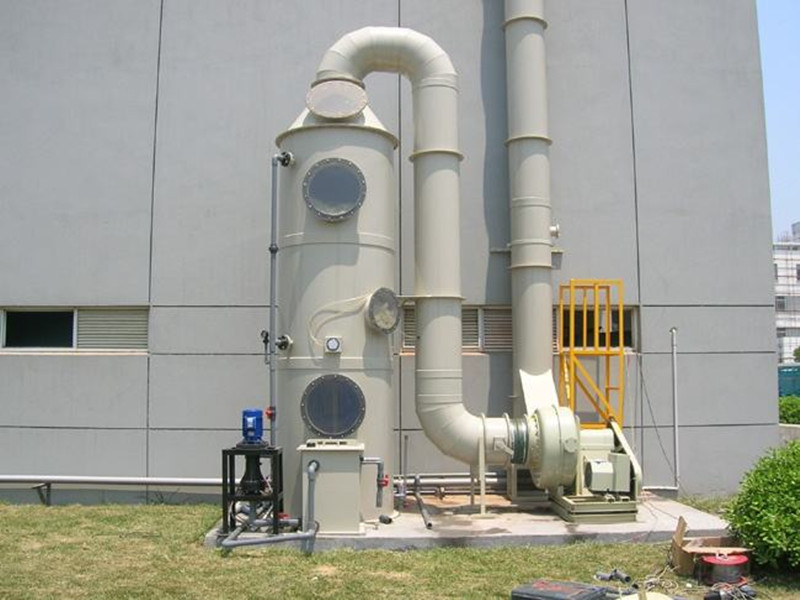

在工业废气处理***域，PP酸雾洗涤塔以其卓越的耐腐蚀性、轻便性以及较高的性价比，成为了众多企业处理酸性废气的***设备。而PP酸雾洗涤塔的熔接工作，作为设备制造过程中的关键环节，直接影响着洗涤塔的结构强度、密封性能以及使用寿命，进而决定了其在酸雾处理工况下能否稳定、高效地运行。
一、PP酸雾洗涤塔熔接工作的前期准备
（一）材料选择与检验
PP（聚丙烯）板材是熔接工作的基础材料，其质量***劣至关重要。在采购PP板材时，需严格把控原材料的质量关，确保板材符合相关的***家标准和行业规范，具备******的化学稳定性、物理性能以及厚度均匀性。对于不同规格的PP酸雾洗涤塔，应选用合适厚度的板材，一般而言，塔体主体部分常用厚度在8 15mm左右的PP板材，既能保证结构强度，又可控制成本。
在正式进行熔接前，必须对PP板材进行全面检验。检查板材表面是否存在划痕、气泡、杂质等缺陷，这些瑕疵可能会在熔接过程中引发应力集中，导致焊缝出现裂纹或其他质量问题。同时，要核实板材的尺寸是否与设计图纸相符，避免因材料尺寸偏差造成后续装配和熔接困难。
（二）工具与设备准备
PP酸雾洗涤塔的熔接需要一系列专业的工具和设备。其中，热风枪是***常用的熔接工具之一，它能够通过高温热风将PP板材的熔接部位加热至熔融状态，从而实现板材之间的粘结。在选择热风枪时，要根据PP板材的厚度和熔接面积***小，挑选合适功率和温度调节范围的型号，以确保能够提供稳定且足够的热量，使板材均匀熔融。
此外，还需要准备***切割工具，如塑料专用锯或切割机，用于将PP板材按照设计尺寸进行***切割，保证各部件的拼接吻合度。同时，配备一些辅助工具，如夹具、定位块等，用于在熔接过程中固定板材，防止其移位，确保熔接的准确性和一致性。
（三）施工环境要求
PP酸雾洗涤塔的熔接工作环境对于保证熔接质量有着不可忽视的影响。施工现场应保持干燥、通风******，避免在潮湿的环境中进行作业，因为水分可能会影响PP板材的熔接效果，导致焊缝出现气泡、虚焊等问题。
同时，施工现场的温度也需适宜，一般控制在15 30℃之间较为理想。温度过低，PP板材的熔融流动性会变差，难以实现******的粘结；温度过高，则可能使板材过度软化，增加熔接难度，甚至引发板材变形。此外，施工现场应远离明火和易燃物，毕竟PP材料属于可燃物质，熔接过程中产生的高温有一定的火灾风险，必须做***防火措施。
二、PP酸雾洗涤塔熔接工艺流程
（一）板材切割与成型
根据PP酸雾洗涤塔的设计图纸，使用塑料专用锯或切割机将PP板材切割成所需的形状和尺寸，如塔体的筒节、封头、法兰等部件。在切割过程中，要确保切口平整、光滑，无明显的毛刺和崩边现象，以免影响后续的熔接质量和密封性能。
对于一些需要弯曲成型的部件，如弯头、锥形筒等，可采用热成型的方法。将切割***的PP板材放置在模具上，用热风枪或烘箱对其进行均匀加热，使其达到一定的软化程度后，按照模具的形状进行弯曲成型。在成型过程中，要注意控制加热温度和时间，避免板材过热分解或局部过烧，同时要确保成型后的部件尺寸准确、形状符合设计要求。
（二）熔接操作步骤
1. 表面处理
在进行熔接之前，必须先对PP板材的熔接表面进行处理。使用砂纸或专用的塑料表面处理剂，将板材表面的氧化层、油污、灰尘等杂质清除干净，直至板材表面呈现出一定的粗糙度，这样可以增加熔接时的接触面积，提高粘结强度。但需要注意的是，表面处理的程度要适中，过度打磨可能会损伤板材本体，影响其结构强度。
2. 预热与定位
将处理***表面的PP板材按照设计要求进行组装定位，使用夹具或定位块将其固定在合适的位置，确保各部件之间的缝隙均匀、对齐准确。然后，使用热风枪对熔接部位进行预热，预热温度一般控制在180 220℃之间，预热时间根据板材厚度和熔接面积***小而定，通常为2 5分钟。预热的目的是使板材达到一定的温度，提高其熔融流动性，为后续的熔接创造******的条件。
3. 熔接操作
开启热风枪，将喷口对准熔接部位，按照一定的速度和轨迹进行均匀加热，使PP板材的熔接面逐渐熔融。在加热过程中，要保持热风枪与板材的距离适中，一般控制在5 10cm左右，距离过近可能会使板材过热分解，距离过远则无法提供足够的热量使板材充分熔融。同时，要控制***热风枪的移动速度，确保板材熔融均匀，避免出现局部过热或未熔融的现象。
当板材的熔接面达到******的熔融状态后，迅速将两块板材按压在一起，施加适当的压力，使熔融的PP材料充分填充缝隙，形成牢固的焊缝。在按压过程中，要注意压力的均匀性，避免出现焊缝厚度不均或局部虚焊的情况。按压时间一般保持在1 2分钟，让熔融的PP材料在压力作用下充分冷却固化，确保焊缝的强度和密封性。
4. 冷却与检查
熔接完成后，让焊缝在自然条件下冷却至室温。在冷却过程中，要避免对焊缝施加外力或震动，以免影响焊缝的固化效果。冷却后，对焊缝进行全面检查，查看是否存在裂缝、孔洞、虚焊等缺陷。可以通过外观观察、敲击听声等方法进行初步检查，对于一些关键部位或怀疑存在缺陷的地方，还可以采用气压试验、真空试验等方法进行进一步检测，确保焊缝的质量符合要求。
（三）焊缝处理与修整
对于熔接过程中产生的焊缝，需要进行适当的处理和修整。***先，使用刀具或砂纸将焊缝处多余的PP材料去除，使焊缝表面平整、光滑，与周边板材齐平。在修整过程中，要注意不要过度切削，以免损伤焊缝内部的结构强度。
然后，对焊缝进行再次检查，确保其无缺陷后，可以对焊缝进行一些增强处理。例如，在焊缝表面涂抹一层专用的PP胶水，不仅可以进一步提高焊缝的密封性和耐腐蚀性，还可以起到一定的补强作用。但要注意胶水的涂抹厚度要适中，避免过厚影响焊缝的外观和性能。
三、PP酸雾洗涤塔熔接工作的质量控制要点
（一）焊接参数控制
热风枪的温度、加热时间以及压力是影响PP酸雾洗涤塔熔接质量的关键参数。在整个熔接过程中，必须严格控制这些参数的稳定性和准确性。温度过高或过低、加热时间过长或过短、压力过***或过小，都可能导致焊缝出现质量问题，如焊缝不牢固、出现气泡、板材烧焦等。因此，在进行熔接前，需要根据PP板材的厚度、材质以及熔接部位的复杂程度等因素，通过试验和经验总结，确定出合适的焊接参数，并在实际操作中严格按照这些参数进行作业。
（二）焊缝质量检测
如前文所述，焊缝质量检测是保证PP酸雾洗涤塔熔接质量的重要环节。除了采用外观检查、敲击听声等常规方法外，对于一些重要的焊缝或在高要求的应用场合下，还应进行更为严格的检测手段。例如，采用超声波检测可以发现焊缝内部的微小裂纹、孔洞等缺陷；进行拉伸试验可以检测焊缝的强度是否满足设计要求；通过气密性试验可以验证焊缝的密封性能，确保在酸雾处理过程中不会出现泄漏现象。只有经过全面、严格的质量检测，才能保证PP酸雾洗涤塔的熔接质量可靠，从而保障其在实际应用中的正常运行。
（三）操作人员技能与培训
PP酸雾洗涤塔的熔接工作对操作人员的技术水平和操作熟练程度要求较高。操作人员不仅要熟悉PP材料的性能***点、熔接工艺原理以及各种工具设备的使用方法，还要具备丰富的实践经验和******的操作习惯。因此，加强对操作人员的技能培训是确保熔接质量的重要举措。
培训内容应包括PP材料的基础知识、熔接工艺的理论讲解、实际操作演示以及安全注意事项等方面。通过定期组织培训课程、现场实操练习以及技术交流活动等方式，不断提高操作人员的技能水平和质量意识，使其能够熟练掌握PP酸雾洗涤塔的熔接技术，严格按照操作规程进行作业，从而保证每一道熔接工序都能达到高质量的标准。
四、PP酸雾洗涤塔熔接工作中的安全注意事项
（一）个人防护
由于PP酸雾洗涤塔的熔接过程中涉及到高温作业以及PP材料的加工处理，操作人员必须做***个人防护措施。佩戴***防护眼镜，防止在切割、熔接过程中产生的飞溅物伤害眼睛；穿戴防护服和防护手套，避免皮肤直接接触高温的板材和工具，防止烫伤；同时，要佩戴防毒面具或口罩，因为在熔接过程中可能会产生一些有害气体，如PP材料受热分解产生的挥发性有机物等，以防操作人员吸入对身体造成危害。
（二）防火防爆
如前文所述，PP材料属于可燃物质，施工现场应严禁明火，并配备必要的灭火器材，如二氧化碳灭火器、干粉灭火器等。在熔接作业时，要确保热风枪等加热设备的安全使用，避免其靠近易燃物，防止发生火灾事故。此外，对于一些可能存在可燃气体积聚的区域，如密闭的空间或容器内进行熔接作业时，要提前做***通风换气工作，排除可燃气体，防止爆炸事故的发生。
（三）电气安全
在使用热风枪、切割机等电动工具时，要确保其电气线路完***无损，接地可靠，避免因电气故障引发触电事故或火灾。同时，施工现场的临时用电应符合相关的安全规范要求，配备漏电保护器等安全装置，防止电气短路、过载等情况的发生。
五、结论
PP酸雾洗涤塔的熔接工作是一项涉及材料科学、工艺技术以及质量控制等多个方面的综合性工作。通过严格把控前期准备工作、遵循科学合理的熔接工艺流程、加强质量控制要点的把握以及注意安全事项等环节，能够确保PP酸雾洗涤塔的熔接质量达到较高的水平，从而使其在工业废气处理中发挥出应有的作用。
高质量完成的PP酸雾洗涤塔熔接工作，不仅可以保证设备在长期接触酸性废气的恶劣环境下保持******的结构完整性和密封性能，延长设备的使用寿命，还能有效地提高废气处理效率，降低企业的运营成本和环保风险。因此，无论是设备制造企业还是使用单位，都应高度重视PP酸雾洗涤塔的熔接工作，不断***化工艺、加强管理，以推动工业废气处理事业的健康发展。
在未来的发展中，随着环保要求的日益严格和工业技术的不断进步，PP酸雾洗涤塔的熔接技术也将不断创新和完善。例如，研发更加智能化的熔接设备，能够实现对焊接参数的***控制和自动监测；探索新型的PP材料或添加剂，进一步提高材料的熔接性能和综合性能等。相信在这些努力下，PP酸雾洗涤塔将在工业废气处理***域展现出更加广阔的应用前景。
